T-61000D amply công suất 1000W hỗ trợ ngõ ra cho cả loa thông báo hoặc loa prosound. Đây là dòng amply khá phổ thông trên thị trường, được dùng  nhiều trong hệ thống PA của ITC

Các phím, nút, cổng chức năng của T-61000D

Mặt trước amply công suất 1000W ITC T-61000D

• 1- POWER SWITCH : Công tắc nguồn – Nhấn phía trên để bật nguồn, nhấn phía dưới để tắt nguồn.

• 2- VOLUME : Núm điều chỉnh âm lượng của kênh.

• 3- TEMP : Đèn báo nhiệt – Sáng khi thiết bị quá nhiệt.

• 4- FINE : Đèn báo trạng thái hoạt động – Sáng khi thiết bị vận hành bình thường.

• 5- SIGNAL : Đèn báo tín hiệu – Sáng khi phát hiện có tín hiệu đầu vào.

• 6- CLIP : Đèn báo quá tải – Sáng khi công suất ra đạt mức tối đa hoặc khi tín hiệu đầu ra bị méo.

• 7- POWER : Đèn báo nguồn

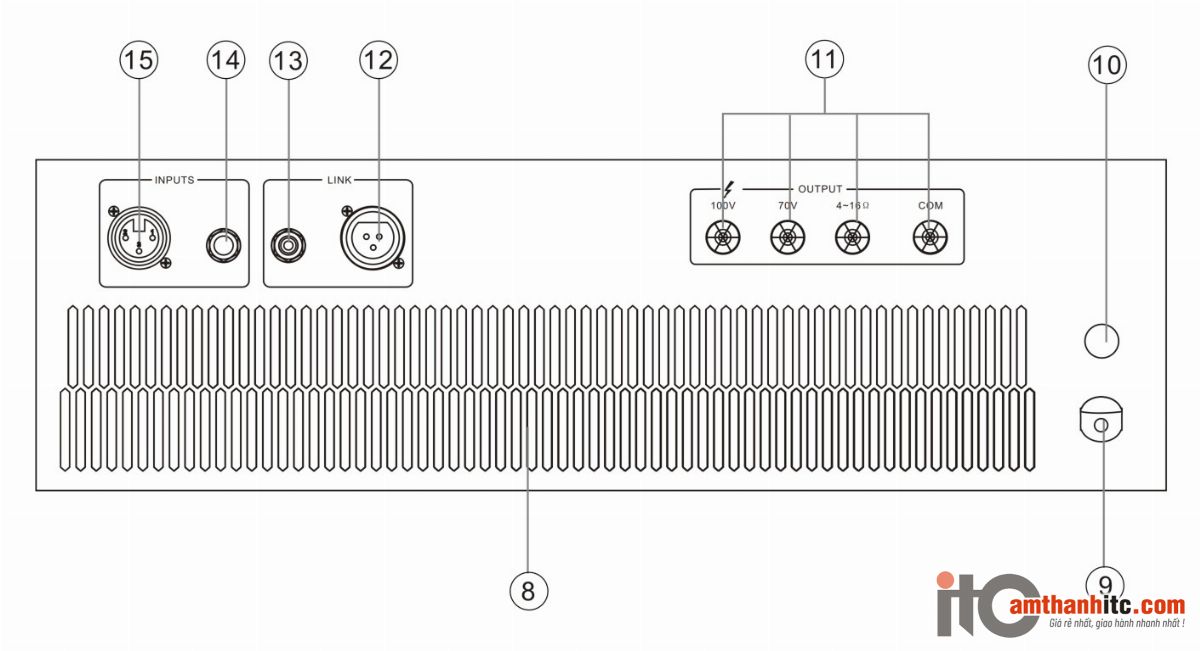

Mặt sau amply công suất 1000W ITC T-61000D

• 8 -FAN : Quạt làm mát.

• 9- AC POWER INPUT : Ngõ vào nguồn điện xoay chiều AC.

• 10- FUSE CASE : Hộp cầu chì bảo vệ.

• 11- COMMON SPEAKER OUTPUT : Ngõ ra loa – Cổng kết nối cho loa trở kháng 4~16Ω hoặc hệ thống loa 70V / 100V.

• 12- LINK LEVEL OUTPUT (XLR) : Ngõ ra tín hiệu mức Line (cổng XLR) – Chỉ chọn một kết nối giữa cổng này hoặc cổng LINK 6.3mm.

• 13- LINK LEVEL OUTPUT (6.3mm) : Ngõ ra tín hiệu mức Line (jack 6.3mm) – Chỉ chọn một kết nối giữa cổng này hoặc cổng XLR.

• 14- MONO AUDIO INPUT (6.3mm) : Ngõ vào tín hiệu âm thanh Mono (jack 6.3mm) – Chỉ chọn một kết nối giữa cổng này hoặc cổng XLR.

• 15- MONO AUDIO INPUT (XLR) : Ngõ vào tín hiệu âm thanh Mono (cổng XLR) – Chỉ chọn một kết nối giữa cổng này hoặc cổng 6.3mm.

Cách nối thiết bị vào Amply 1000W ITC T-61000D

Ngõ vào tín hiệu

Ngõ vào tín hiệu sẽ có 2 dạng cổng cắm XLR và Phone, chúng ta chú ý đấu đường tín hiệu như bên dưới. Việc đấu sai chân có thể làm tín hiệu bị méo hoặc không ra tiếng

Ngõ ra loa

Hiện Amply hỗ trợ cả 3 ngõ ra 3 loại loa như bên dưới

• Ngõ ra loa 70V và 100V: Dùng cho âm thanh thông báo, các loa sẽ nối song song - Tổng công suất của Loa phải nhỏ hơn 1000W (Khuyến cáo nên dùng tối đa 800W để đảm bảo amply hoạt động ổn định, lâu dài)

• Ngõ ra loa 4-16ohm: Nối song song hoặc nối tiếp - các loa sẽ phối hợp trở kháng và thường chỉ dùng 1-2 loa, và công suất không vượt quá 1000W, có thể làm cháy amply

• Không được sử dụng đồng thời cả Ngõ ra loa 4-16ohm và Ngõ ra loa 70V và 100V, sẽ gây cháy nổ amply
