T-1S01 là mixer hỗ trợ tăng số cổng kết nối Micro và đầu phát nhạc nền, thường được bổ sung trong hệ thống âm thanh khi mà số lượng thiết bị nhiều hơn mức amply trung tâm cho phép

Thiết bị có kích thước 1U, hỗ trợ 5 Micro có nguồ phantom và 03 ngõ AUX... ngoài ra còn có ngõ vào EMC kết nối bộ phát tin nhắn khẩn cấp T-6203 khi cần và nối micro T-319 có sẵn ưu tiên khi nói

Mặt trước mixer tiền khuếch đại ITC T-1S01

• (1): Đèn báo nguồn.

• (2): Công tắc bật/tắt nguồn.

• (3): Nút chuông - chime

• (4): Chỉnh âm lương chuông

• (5): Chỉnh âm lượng ngõ vào MIC 2-5.

• (6): Chỉnh âm lượng ngõ vào AUX 1-3.

• (7): Chỉnh Bass.

• (8): Chỉnh Treble.

• (9): Chỉnh âm lượng tổng.

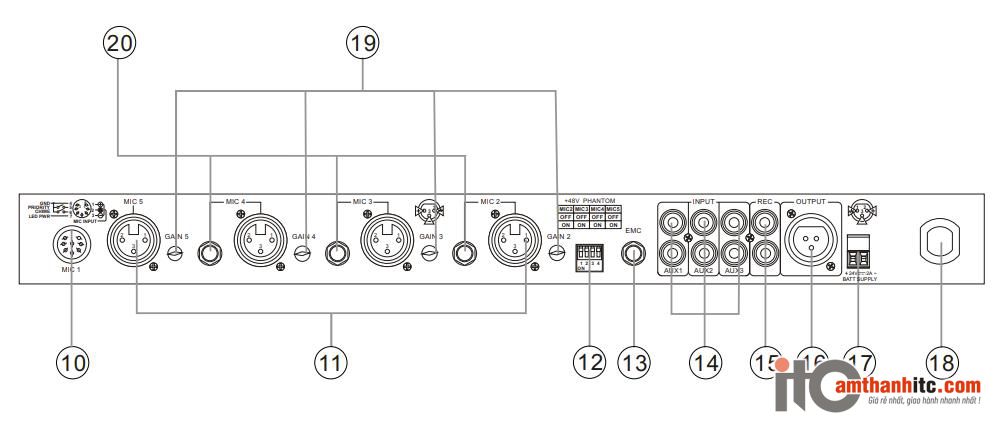

Mặt sau mixer tiền khuếch đại ITC T-1S01

• (10): Cổng kết nối với MIC T-319


• (11): Ngõ vào Mic 2-5, cần bằng, cổng XLR

• (12): Phím cài đặt nguồn Phantom cho Mic 2-5

• (13): Ngõ vào EMC


• (14): Ngõ vào AUX 1-3

• (15): Ngõ vào REC

• (16): Ngõ ra XLR, kết nối tăng âm công suất

• (17): Nguồn dự phòng 24V DC

• (18): Nguồn điện 220V-240V, 50/60Hz

• (19): Điều chỉnh độ nhạy MIC

• (20): Ngõ vào không cân bằng MIC 2-4 TRS

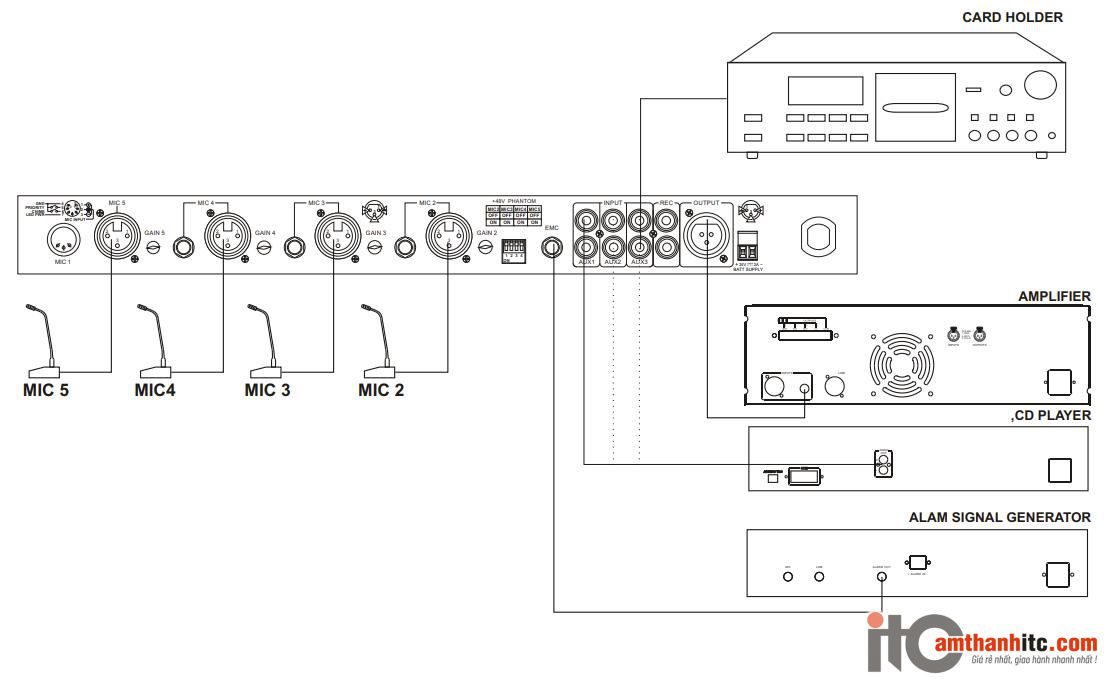

Cách nối thiết bị với mixer tiền khuếch đại ITC T-1S01

Đây là thiết bị dạng mixer nên có rất nhiều ngõ vào cho MIC và hỗ trợ nguồn phantom. Tùy vào ứng dụng cụ thể, chúng ta sẽ kết nối các thiết bị phù hợp. Dưới đây là sơ đồ tổng quan của hệ thống
